Конструкционный профиль 20х20 R анодированный, паз 6

Розничная цена за 1 погонный метр.
Продается кратно 3 метрам. Режем в нужный размер.
В наличии
Артикул: UM.1.A.2020.R-a
480,00 руб

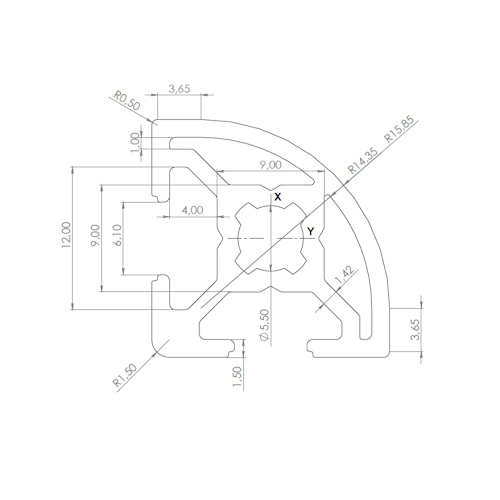

Чертежи и 3D-модели для проектирования:

Несущая способность и упругость профиля

Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.

Предельные нагрузки и несущая способность (при L = 1000 мм)

Выбор оси нагрузки

мм
кг

Результаты расчета балки

От силы
0.00 мм
Собств. вес
0.00 мм
Суммарный прогиб (f_max)
0.00 мм
Напряжение
0.0 МПа
Запас
0.0 x
Конструкция стабильна (зона упругой деформации)

График упругой линии балки и зоны разрушения

Артикул: UM.1.A.2020.R-a
Ix: 0.46 см⁴
Iy: 0.69 см⁴
Вес: 0.424 кг/м

Управление 3D-моделью

  • Левая кнопка + Мышь: Вращение
  • Правая кнопка + Мышь: Перемещение
  • Колесико мыши: Масштаб
  • Двойной клик по плоскости: Замер расстояния между гранями / радиус
  • Двойной клик по ребру (линии): Замер ширины паза или зазора
Инициализация 3D движка...

Измерение

Цена: 480 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.

Заказать и купить анодированный алюминиевый конструкционный профиль 20х20R 2 Т-паза у нас можно любым удобным способом: наличный и безналичный расчет, с доставкой транспортной компанией или забрать самостоятельно с нашего склада. Также мы предлагаем свои услуги по нарезке, установке профилей по вашим размерам, сверлению отверстий. При необходимости по вашим чертежам произведем частичную или полную сборку и монтаж конструкции из профиля.

  • Материал профиля - алюминиевый сплав АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
  • ГОСТ - 22233-2018 / 4784-97
  • Максимальная длина профиля - 6100 мм
  • Покрытие профиля - анодированный
  • Площадь сечения профиля - 1,57 см2

Аналог BoschRexroth 3 842 992 890 / 3 842 517 183 (3842992890 / 3842517183)

Характеристики

Сечение, мм 20х20R
ОКПД2 24.42.22.130, 25.11.23.120
Паз, мм 6
Закрытые пазы R
Материал АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
Покрытие 1,57
Максимальная длина, мм 0,46
Площадь сечения, см2 0,69
Момент инерции Ix, см4 0,46
Момент инерции Iy, см4 0,69
Момент сопротивления Wx, см3 0,424
Момент сопротивления Wy, см3 0,69
Масса, кг/м 0,424
Серия 20
Аналог Bosch Rexroth /techlibrary/konstrukcionnyj-profil-20x20r-art-um-1-a-2020-r-drawing.pdf
