Несущая способность и упругость профиля
Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.
Предельные нагрузки и несущая способность (при L = 1000 мм)
Опертая балка, сила в центре
-- кг
Опертая балка, распред. сила
-- кг
Консоль, сила на конце
-- кг
Защемленная, по центру
-- кг
Защемленная, распред.
-- кг
Консоль, распределенная
-- кг
Выбор оси нагрузки
мм
кг
Результаты расчета балки
От силы
мм
Собств. вес
мм
Суммарный прогиб (f_max)
мм
Напряжение
МПа
Запас
x
Конструкция стабильна (зона упругой деформации)
График упругой линии балки и зоны разрушения

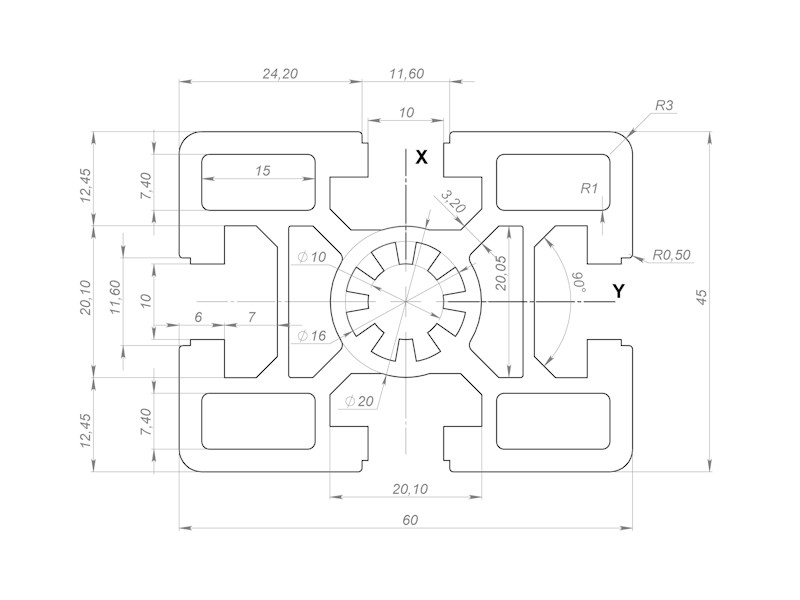

Артикул: UM.1.K.4560-a
Ix: 22.66 см⁴
Iy: 37.29 см⁴
Вес: 2.96 кг/м
Управление 3D-моделью
- Левая кнопка + Мышь: Вращение
- Правая кнопка + Мышь: Перемещение
- Колесико мыши: Масштаб
- Двойной клик по плоскости: Замер расстояния между гранями / радиус
- Двойной клик по ребру (линии): Замер ширины паза или зазора
Инициализация 3D движка...
Измерение
Цена: 3350 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.
Заказать и купить станочный алюминиевый конструкционный анодированный профиль 45х60 4 Т-паза у нас можно любым удобным способом: наличный и безналичный расчет, с доставкой транспортной компанией или забрать самостоятельно с нашего склада. Также мы предлагаем свои услуги по нарезке, установке профилей по вашим размерам, сверлению отверстий. При необходимости по вашим чертежам произведем частичную или полную сборку и монтаж конструкции из профиля.
- Материал профиля - алюминиевый сплав АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
- ГОСТ - 22233-2018 / 4784-97
- Максимальная длина профиля - 6100 мм
- Покрытие профиля - анодированный
- Площадь сечения профиля - 10,97 см2
Аналог Bosch Rexroth: 3 842 990 570 / 3 842 509 184 (3842990570 / 3842509184)
Другие аналоги: OB-4560, AL-PS-4560-A, Арт. 556
Характеристики
| Сечение, мм | 45х60 |
| Материал | АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6 |
| Площадь сечения, см2 | 10,97 |
| Серия | 45 |
| Момент инерции Ix, см4 | 22,66 |
| Момент инерции Iy, см4 | 37,29 |
| Момент сопротивления Wx, см3 | 10,07 |
| Момент сопротивления Wy, см3 | 12,43 |
| Масса, кг/м | 2,96 |
| Максимальная длина, мм | 6100 |
| Покрытие | анодированный |
| Паз, мм | 10 |
| Закрытые пазы | - |
| Аналог Bosch Rexroth | 3 842 990 570 / 3 842 509 184 (3842990570 / 3842509184) |
| ОКПД2 | 24.42.22.130, 25.11.23.120 |
