Конструкционный профиль 30х30 BCD анодированный, паз 8

Розничная цена за 1 погонный метр.
Продается кратно 3 метрам. Режем в нужный размер.
В наличии
Артикул: UM.1.V.3030.BCD-a
1190,00 руб
Перейти к раскрою

Цена: 1190 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.

Заказать и купить анодированный алюминиевый конструкционный профиль 30х30 BCD 1N (станочный) у нас можно любым удобным способом: наличный и безналичный расчет, с доставкой транспортной компанией или забрать самостоятельно с нашего склада. Также мы предлагаем свои услуги по нарезке, установке профилей по вашим размерам, сверлению отверстий. При необходимости по вашим чертежам произведем частичную или полную сборку и монтаж конструкции из профиля.

  • Материал - алюминиевый сплав, АДЗ1Т1 ГОСТ 22233-20018
  • Максимальная длина - 6100 мм
  • Покрытие стандарт - анодированный, 15 мкм., с дробеструйной обработкой
  • Площадь сечения - 3,7 см2

Аналог Bosch Rexroth 3 842 992 397 / 3 842 506 948 (3842992397 / 3842506948)

Другие аналоги: AL-PS-30301N, OB-3030-3С-BP, 333L.3CX, 0.0.451.67, B03–2

Общие характеристики

Страна производства Российская Федерация
Материал АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
Покрытие анодированный

Совместимость

Паз, мм 8
Закрытые пазы BCD
Серия 30

Длина, условия и характеристики реза

Неликвидный остаток, мм 100
Продажа кратно, мм 3000
Ширина реза, мм 5
Обрезь, мм 150
Максимальная длина, мм 6100

Физические характеристики: масса, сечение

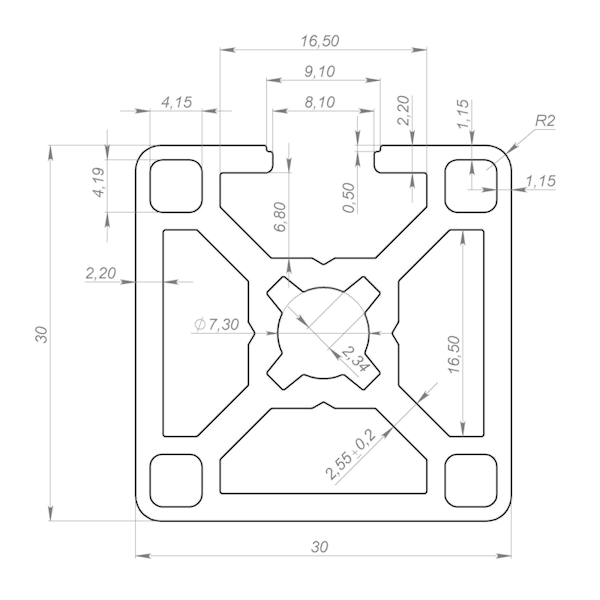

Сечение, мм 30х30
Площадь сечения, см2 3,66
Момент инерции Ix, см4 3,09
Момент инерции Iy, см4 3,46
Момент сопротивления Wx, см3 2,06
Момент сопротивления Wy, см3 2,31
Масса, кг/м 0,99

Классификация и аналоги

ОКПД2 24.42.22.130, 25.11.23.120
Аналог Bosch Rexroth 3 842 992 397 / 3 842 506 948 (3842992397 / 3842506948)

Несущая способность и упругость профиля

Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.

Предельные нагрузки и несущая способность (при L = 1000 мм)

Выбор оси нагрузки

мм
кг

Результаты расчета балки

От силы
0.00 мм
Собств. вес
0.00 мм
Суммарный прогиб (f_max)
0.00 мм
Напряжение
0.0 МПа
Запас
0.0 x
Конструкция стабильна (зона упругой деформации)

График упругой линии балки и зоны разрушения

Артикул: UM.1.V.3030.BCD-a
Ix: 3.09 см⁴
Iy: 3.46 см⁴
Вес: 0.99 кг/м
