Уголок алюминиевый 40х20х2

Розничная цена за 1 погонный метр.
В наличии
Артикул: UM.1.SP.L4020S2-w
281,00 руб
Перейти к раскрою

Цена: 281 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.

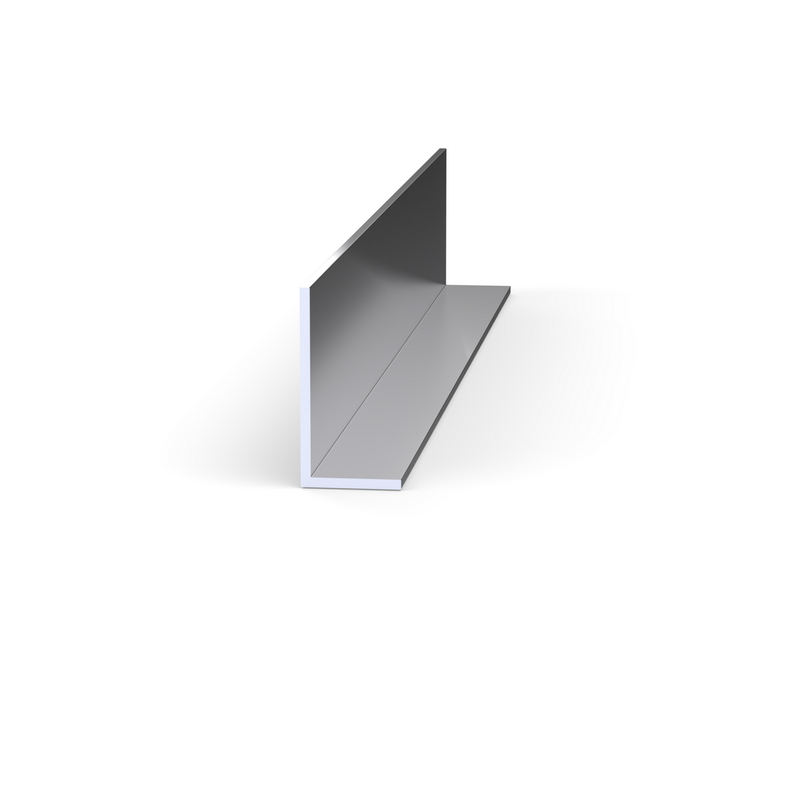

Алюминиевый уголок 40х20х2 мм (L-образный профиль)

Неравнополочный алюминиевый сортовой прокат из экструзионного профиля.

  • Производство: точная резка в размер и механическая обработка по чертежам.
  • Покрытие: порошковая покраска по каталогу RAL и защитное анодирование строго после распила (для 100% защиты торцов от коррозии).
  • Логистика: удобный самовывоз со склада и быстрая доставка по Москве и Московской области.

Общие характеристики

Производитель ООО УМНЫЕ МАШИНЫ
Страна производства Российская Федерация
Материал АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
Покрытие без покрытия

Совместимость

Серия Уголок

Длина, условия и характеристики реза

Максимальная длина, мм 6000
Продажа кратно, мм 1000
Неликвидный остаток, мм 0
Ширина реза, мм 5
Обрезь, мм 100

Физические характеристики: масса, сечение

Длина полки 40
Длина полки 20
Толщина стенки 2
Масса, кг/м 0,31
Площадь сечения, см2 1,16
Момент инерции Ix, см4 0,22
Момент инерции Iy, см4 2,09
Момент сопротивления Wx, см3 0,11
Момент сопротивления Wy, см3 2,09

Классификация и аналоги

ОКПД2 24.42.22.130, 25.11.23.120

Чертежи и 3D-модели для проектирования

Несущая способность и упругость профиля

Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.

Предельные нагрузки и несущая способность (при L = 1000 мм)

Выбор оси нагрузки

мм
кг

Результаты расчета балки

От силы
0.00 мм
Собств. вес
0.00 мм
Суммарный прогиб (f_max)
0.00 мм
Напряжение
0.0 МПа
Запас
0.0 x
Конструкция стабильна (зона упругой деформации)

График упругой линии балки и зоны разрушения

Артикул: UM.1.SP.L4020S2-w
Ix: 0.22 см⁴
Iy: 2.09 см⁴
Вес: 0.31 кг/м

Управление 3D-моделью

  • Левая кнопка + Мышь: Вращение
  • Правая кнопка + Мышь: Перемещение
  • Колесико мыши: Масштаб
  • Двойной клик по плоскости: Замер расстояния между гранями / радиус
  • Двойной клик по ребру (линии): Замер ширины паза или зазора
Инициализация 3D движка...

Измерение
