Конструкционный профиль 22,5х180 анодированный, паз 8/10
Розничная цена за 1 погонный метр.
Продается кратно 500 мм. Режем в нужный размер.
Продается кратно 500 мм. Режем в нужный размер.
В наличии
Артикул: UM.1.A.22180-a
6500,00 руб

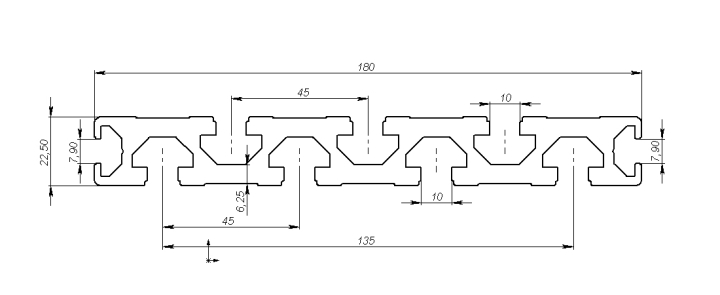

Чертежи и 3D-модели для проектирования:
Несущая способность и упругость профиля
Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.
Предельные нагрузки и несущая способность (при L = 1000 мм)
Опертая балка, сила в центре
-- кг
Опертая балка, распред. сила
-- кг
Консоль, сила на конце
-- кг
Защемленная, по центру
-- кг
Защемленная, распред.
-- кг
Консоль, распределенная
-- кг
Выбор оси нагрузки
мм
кг
Результаты расчета балки
От силы
мм
Собств. вес
мм
Суммарный прогиб (f_max)
мм
Напряжение
МПа
Запас
x
График упругой линии балки и зоны разрушения
Инициализация 3D движка...
Цена: 6500 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.
Широкий анодированный профиль 22,5x180 (9 Т-пазов, серебристый) — это массивная несущая база с премиальным внешним видом для сборки тяжелых промышленных станций и габаритных порталов. Благодаря увеличенной толщине этот алюминиевый профиль для станков отлично справляется с вибрациями и нагрузками, выступая оптимальной основой как профиль для ЧПУ станка. Бесцветное анодирование создает прочную пленку, которая придает конструкции благородный вид и эффективно защищает алюминий от коррозии. По уровню затрат это решение выигрышно заменяет самостоятельную полимерную покраску деталей.
Комплексная металлообработка:
- Чистая нарезка профиля по вашим габаритам с сохранением защитного покрытия;
- Специализированная подготовка: сверление отверстий, нарезка резьбовых соединений;
- Квалифицированный монтаж конструкции из профиля: от предварительной подсборки узлов до сдачи готового каркаса.
Специальные условия для B2B:
Гарантируем гибкую систему скидок для дилеров и оптовых покупателей. Разрабатываем персональные программы поставок для приборостроительных производств, сборщиков конвейеров и создателей роботизированных ячеек.
Оплата и отгрузка:
Предлагаем купить станочный профиль любым удобным способом (наличный/безналичный расчет). Организуем быструю доставку заказов транспортными компаниями в ваш регион или подготовим партию к самовывозу с нашего подмосковного склада.
Характеристики
| Сечение, мм | 22,5х180 |
| Серия | 20 |
| Серия | Профиль для стола |
| ОКПД2 | 24.42.22.130, 25.11.23.120 |
| Паз, мм | 8 |
| Паз, мм | 10 |
| Закрытые пазы | - |
| Материал | АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6 |
| Покрытие | анодированный |
| Максимальная длина, мм | 6100 |
| Площадь сечения, см2 | 21,87 |
| Момент инерции Ix, см4 | 12,07 |
| Момент инерции Iy, см4 | 586,64 |
| Момент сопротивления Wx, см3 | 10,73 |
| Момент сопротивления Wy, см3 | 65,18 |
| Масса, кг/м | 5,91 |
| Аналог Bosch Rexroth | 3 842 990 345 / 3 842 509 179 |
