Алюминиевые угловые соединители 90 градусов

Алюминиевые угловые соединители 90 градусов (литые)

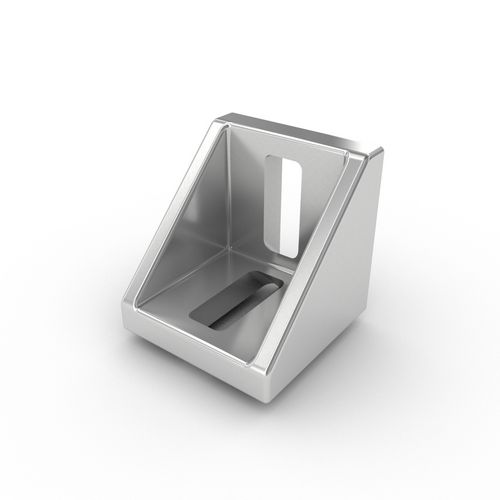

Литые алюминиевые угловые соединители — это классический, надежный и наиболее распространенный тип крепежа для сборки конструкционных профилей под строгим углом 90 градусов. Они изготавливаются методом точного литья алюминия под давлением, что обеспечивает монолитность детали, высокую жесткость и устойчивость к динамическим нагрузкам.

Наличие внутренних ребер жесткости в конструкции уголка предотвращает деформацию узла на изгиб и кручение. Данный тип соединителей идеально подходит для сборки рам ЧПУ-станков, защитных ограждений, каркасов конвейеров и промышленных стеллажей. В ассортименте ООО «Умные машины» представлены уголки для всех типоразмеров профиля. Отгрузка осуществляется с нашего склада в Московской области с быстрой доставкой по всей России.

Нагрузочная способность соединений конструкционных профилей

Указанные ниже предельные статические нагрузки (до начала пластической деформации) были определены опытным путем на тестовой (сухой) модели. Внимание: при проектировании и сборке конструкции следует обязательно учитывать коэффициенты запаса прочности и строительные нормы, предусмотренные техническим заданием и инженерными правилами!

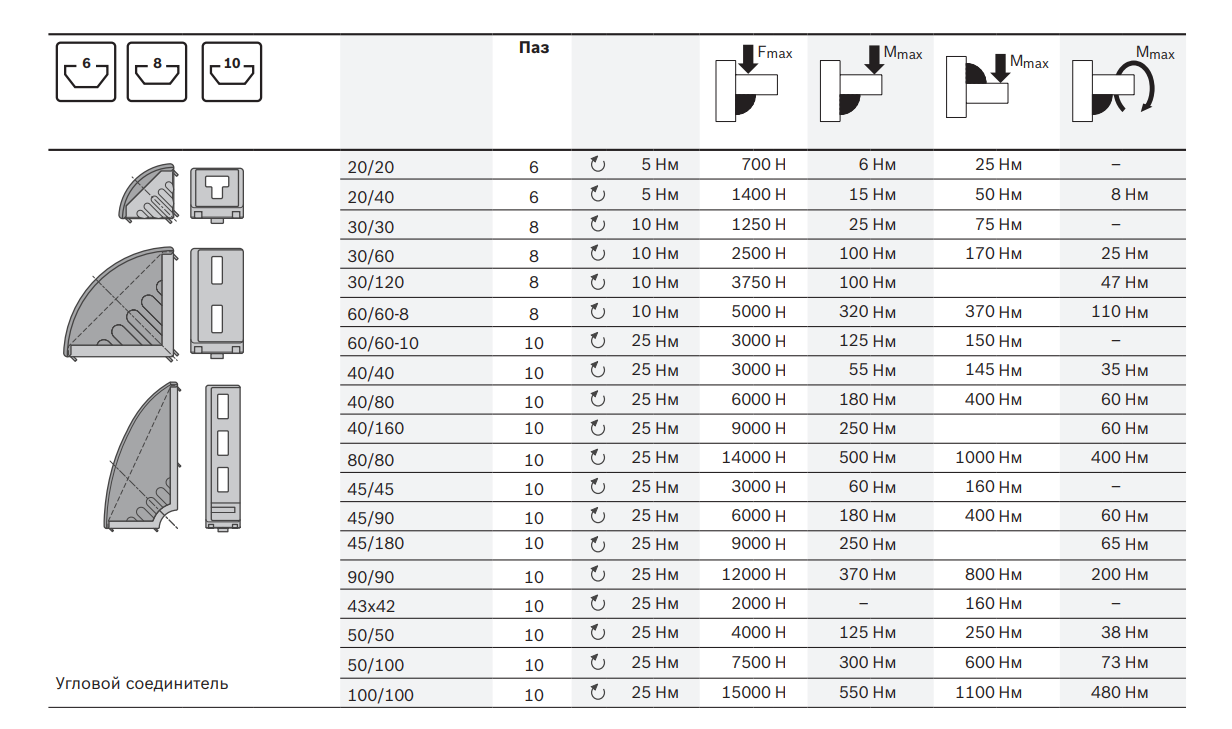

Таблица предельных статических нагрузок и моментов затяжки для алюминиевых угловых соединителей 90 градусов

Тип соединения	Размер (мм)	Паз	Момент затяжки
Угловой соединитель	20/20	6	↻ 5 Нм	700 Н	6 Нм	25 Нм	—
	20/40	6	↻ 5 Нм	1400 Н	15 Нм	50 Нм	8 Нм
	30/30	8	↻ 10 Нм	1250 Н	25 Нм	75 Нм	—
	30/60	8	↻ 10 Нм	2500 Н	100 Нм	170 Нм	25 Нм
	30/120	8	↻ 10 Нм	3750 Н	100 Нм	—	47 Нм
	60/60-8	8	↻ 10 Нм	5000 Н	320 Нм	370 Нм	110 Нм
	60/60-10	10	↻ 25 Нм	3000 Н	125 Нм	150 Нм	—
	40/40	10	↻ 25 Нм	3000 Н	55 Нм	145 Нм	35 Нм
	40/80	10	↻ 25 Нм	6000 Н	180 Нм	400 Нм	60 Нм
	40/160	10	↻ 25 Нм	9000 Н	250 Нм	—	60 Нм
	80/80	10	↻ 25 Нм	14000 Н	500 Нм	1000 Нм	400 Нм
	45/45	10	↻ 25 Нм	3000 Н	60 Нм	160 Нм	—
	45/90	10	↻ 25 Нм	6000 Н	180 Нм	400 Нм	60 Нм
	45/180	10	↻ 25 Нм	9000 Н	250 Нм	—	65 Нм
	90/90	10	↻ 25 Нм	12000 Н	370 Нм	800 Нм	200 Нм
	43x42	10	↻ 25 Нм	2000 Н	—	160 Нм	—
	50/50	10	↻ 25 Нм	4000 Н	125 Нм	250 Нм	38 Нм
	50/100	10	↻ 25 Нм	7500 Н	300 Нм	600 Нм	73 Нм
	100/100	10	↻ 25 Нм	15000 Н	550 Нм	1100 Нм	480 Нм
