Ручки-фиксаторы c внутренней резьбой

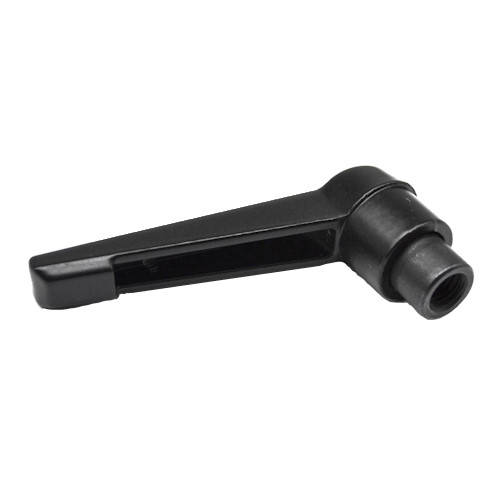

Зажимные ручки с внутренней резьбой (гайкой) — элементы промышленной фурнитуры, предназначенные для быстрой и надежной фиксации узлов на резьбовых шпильках или болтах. Благодаря встроенному храповому механизму с пружиной, рукоятку можно перекидывать в удобное положение, что делает затяжку комфортной даже в условиях ограниченного пространства.
▼ Развернуть сводную таблицу размеров (M5 - M16) ▼
| M | L | A | B | C | D | E |
|---|---|---|---|---|---|---|
| M5 | 10 | 37 | 50 | 8 | Φ10 | 28.5 |
| M6 | 11.5 | 37 | 50 | 8 | Φ10 | 28.5 |
| M8 | 13.5 | 43 | 64 | 11 | Φ12.5 | 33.5 |
| M10 | 17 | 53 | 80 | 8 | Φ15.5 | 35 |
| M12 | 22 | 54 | 93 | 13 | Φ18.5 | 44 |
| M16 | 26 | 78 | 105 | 13 | Φ22 | 50 |
Особенности фиксаторов с внутренней резьбой
В отличие от моделей с винтом, данные рукоятки оснащены закладной металлической втулкой с внутренней метрической резьбой (гайкой). Они накручиваются на уже имеющиеся в конструкции станка или агрегата шпильки. Это оптимальное решение для фиксации направляющих, штативов, регулируемых опор и зажимных приспособлений.
Материалы и характеристики
- Рукоять: изготовлена из стеклонаполненного полиамида, обладающего высокой прочностью и стойкостью к машинному маслу, растворителям и СОЖ.
- Резьбовая втулка: выполнена из углеродистой стали с защитным оцинкованным покрытием, предотвращающим коррозию.
- Универсальность: стандартные метрические резьбы от M5 до M16 позволяют легко подобрать замену вышедшим из строя оригинальным комплектующим (в том числе европейских брендов).
Поддержка проектировщиков
Мы экономим время инженеров: в карточке каждого товара вы можете бесплатно скачать твердотельные 3D-модели (формат STEP) для интеграции в ваши CAD-сборки, а также подробные чертежи в PDF.
