Торцевые винты (центральные болты) для конструкционного профиля

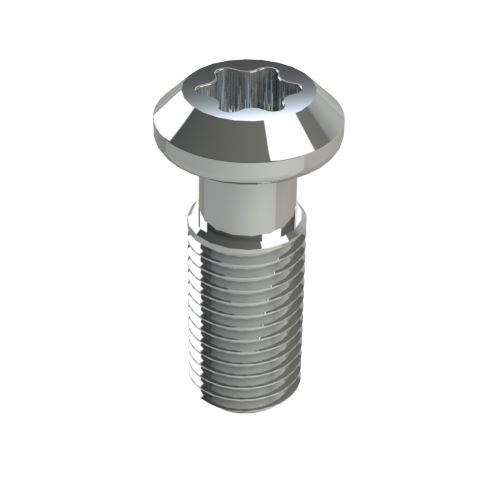

Торцевые винты (центральные болты) применяются для жесткого и абсолютно скрытого соединения профилей под углом 90 градусов. Главное преимущество такого крепежа — отсутствие выступающих элементов (уголков или пластин), что позволяет беспрепятственно устанавливать листовые панели (поликарбонат, акрил, сетку) прямо в пазы собранной рамы.

Для установки торцевого винта в центральном канале одного из профилей необходимо нарезать резьбу (или использовать саморежущие винты серии S), а в смежном профиле — просверлить монтажное отверстие для доступа ключа. Благодаря тому, что стягивание происходит по центральной оси, соединение обладает высокой устойчивостью к вибрациям и предотвращает скручивание каркаса.

Полный ассортимент торцевых винтов (S6, S8, S12, M12) и сопутствующего инструмента всегда в наличии на складе ООО «Умные машины» в Московской области. Мы предлагаем только качественный крепеж с доставкой по всей России.

Нагрузочная способность торцевых соединений

Прочность стыка зависит как от самого винта, так и от толщины стенок алюминиевого профиля. В таблице ниже приведены объединенные данные: предельная нагрузка на вырывание (зависит от прочности паза), а также максимальные нагрузки на сдвиг и изгиб (зависят от типа винта)[cite: 13, 22]. Обязательно закладывайте инженерные коэффициенты запаса прочности!

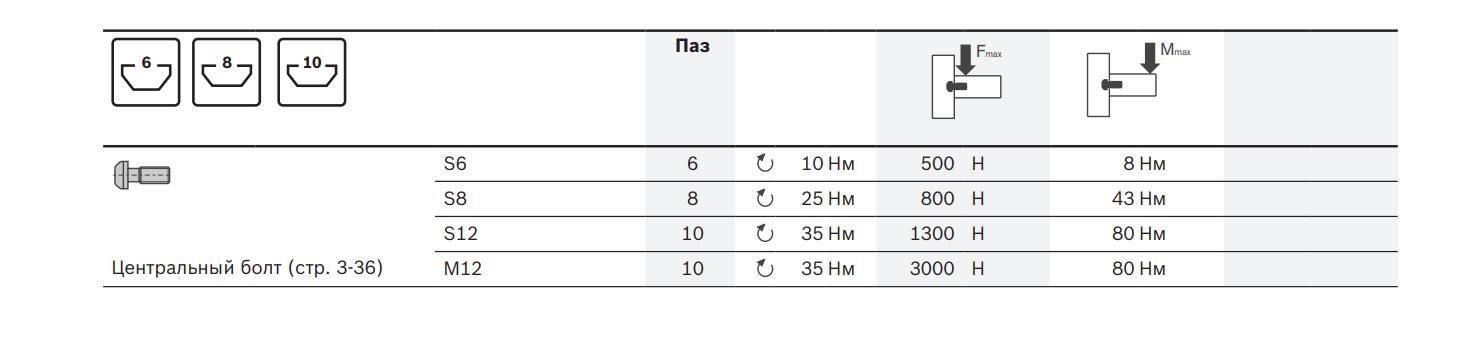

Таблица нагрузочной способности (вырывание, сдвиг, изгиб) для торцевых винтов и центральных болтов
Тип профиля (Сечение, мм)	Тип винта / Затяжка	Вырывание из паза	Сдвиг профиля	Изгибающий момент
Серия 20 20x20, 20x40, 20x60, 10x40 и др.	S6 ↻ 10 Нм	2 000 Н	500 Н	8 Нм
Серия 30 30x30, 30x45, 30x60, 30x90, 30x120 и др.	S8 ↻ 25 Нм	5 000 Н	800 Н	43 Нм
Серии 40/45/50 (Легкие) 40x40L, 45x45L, 45x90L, 50x50L, 80x80L и др.	S12 ↻ 35 Нм	9 000 – 10 000 Н	1 300 Н	80 Нм
Серии 45/60/90 (Стандарт) 45x45, 45x90, 60x60, 90x90L, 90x180L и др.	M12 ↻ 35 Нм	15 000 Н	3 000 Н	80 Нм
Усиленные профили 90x90, 90x180, 60x90, 45x270, 90x360 и др.	M12 ↻ 35 Нм	22 000 Н	3 000 Н	80 Нм
