Каретки серии HG
Преимущества и особенности кареток (опорных блоков) серии HG
Каретки профильных направляющих серии HG разработаны для обеспечения максимальной точности и долговечности в промышленных условиях. Их конструкция решает главные боли инженеров при проектировании и монтаже узлов линейного перемещения.
Доступные типы кареток
Для решения различных инженерных задач мы предлагаем два типа кареток: фланцевые и прямоугольные. Фланцевый тип отличается меньшей высотой профиля и увеличенной монтажной поверхностью, что делает его идеальным выбором для систем с высокими нагрузками.
▼ Маркировка кареток серии HG ▼
▼ Технические параметры: Прямоугольный тип ▼

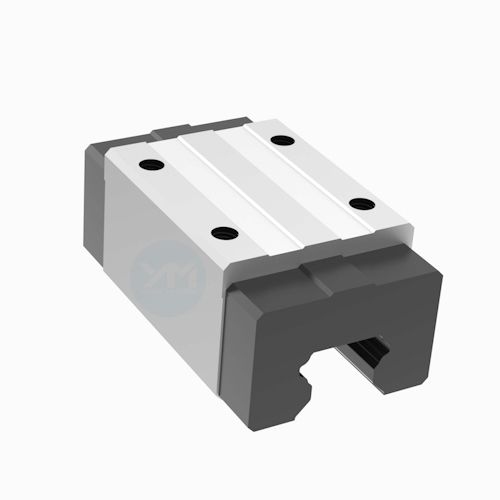

| HGH-CA HGH-HA |
 |
Высота каретки: 28–90 мм |
| HGL-CA HGL-HA |
 |
Высота каретки: 24–70 мм |
▼ Технические параметры: Фланцевый тип ▼
| HGW-CA HGW-HA |
 |
Высота каретки: 24–90 мм |
| HGW-CB HGW-HB |
 |
Высота каретки: 24–90 мм |
| HGW-CC HGW-HC |
 |
Высота каретки: 24–90 мм |
- Самоустановка и компенсация погрешностей Особая конструкция с полукруглым профилем и углом контакта шариков 45° предотвращает большинство ошибок установки, связанных с неровностями монтажной поверхности. Это обеспечивает плавное движение, высокую точность и гладкость хода, значительно упрощая и ускоряя процесс монтажа.
- Полная взаимозаменяемость компонентов Благодаря строгому контролю размеров на производстве, серия HG поддерживает серийную совместимость. Любые каретки и рельсы данной серии могут использоваться совместно при совпадении типоразмеров. Специальный фиксатор надежно удерживает шарики от выпадения при демонтаже каретки с рельса.
- Высокая жесткость во всех направлениях Четырехточечный контакт шариков позволяет кареткам HG равномерно воспринимать нагрузки во всех направлениях (сверху, снизу и с боков). Увеличенная площадь контакта между шариками и дорожкой качения гарантирует экстремальную грузоподъемность и жесткость конструкции.
Область применения
Опорные блоки серии HG отлично зарекомендовали себя в следующем оборудовании:
- Фрезерные и токарные станки с ЧПУ, обрабатывающие центры;
- Шлифовальное и высокоточное режущее оборудование;
- Автоматизированные конвейерные и транспортные системы;
- Измерительные комплексы и оборудование с высокими требованиями к точности позиционирования.
