Профильные направляющие серии HG

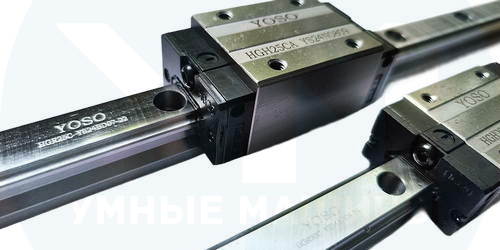

Профильные направляющие и каретки (опорные блоки) серии HG высокой грузоподъёмности
Важно:
Данная серия является 100% аналогом и полноценной заменой профильных направляющих HIWIN. Компоненты полностью совместимы по посадочным размерам и идентичны по качеству исполнения.
Расшифровка маркировки
▼ Маркировка направляющей (рельса) серии HG ▼
Преимущества профильных направляющих серии HG
Рельсовые направляющие серии HG разработаны для промышленного применения, где требуются максимальная надежность и долгий срок службы.
- Высокая жесткость
Профильная форма направляющих обеспечивает высокую жесткость конструкции, что позволяет использовать их в узлах, требующих экстремальной точности и стабильности под нагрузкой. - Повышенная точность позиционирования
Благодаря специальной геометрии профиля и прецизионной шлифовке, эти направляющие обеспечивают превосходную точность линейного перемещения, что критически важно в высокотехнологичных ЧПУ-системах. - Долговечность и износостойкость
Использование высококачественных сталей и современных методов термообработки делает профильные направляющие устойчивыми к износу, значительно продлевая срок службы всего узла. - Низкий уровень шума
Оптимизированная конструкция профиля и дорожек качения способствует плавному и тихому ходу каретки.
Особенности кареток серии HG
- Самоустановка и компенсация погрешностей
Особая конструкция с полукруглым профилем и углом контакта шариков 45° предотвращает большинство ошибок установки, связанных с неровностями монтажной поверхности. Это обеспечивает плавное движение благодаря гибкой деформации тел качения. - Полная взаимозаменяемость
Из-за строгого контроля размеров серия HG поддерживает серийную совместимость. Любые каретки и рельсы серии могут использоваться совместно. Встроенный сепаратор (фиксатор) предотвращает выпадение шариков при снятии кареток с рельсов. - Высокая жесткость во всех направлениях
Благодаря четырехточечному контакту шариков каретка равномерно воспринимает нагрузки во всех направлениях. Большая площадь контакта между шариками и дорожкой качения обеспечивает высокую грузоподъемность.
Типы кареток и область применения
Мы предлагаем два типа кареток для рельсовых направляющих: фланцевый и прямоугольный. Благодаря низкой высоте профиля и большей площади монтажной поверхности фланцевый тип отлично подходит для систем с высокими нагрузками.
Оборудование, в котором применяется серия HG:
- Обрабатывающие центры и токарные станки с ЧПУ;
- Шлифовальные и точные фрезерные станки;
- Оборудование для плазменной и лазерной резки металлов;
- Автоматические сборочные линии и манипуляторы;
- Транспортное и конвейерное оборудование;
- Измерительные комплексы и оборудование с высокой точностью позиционирования.
