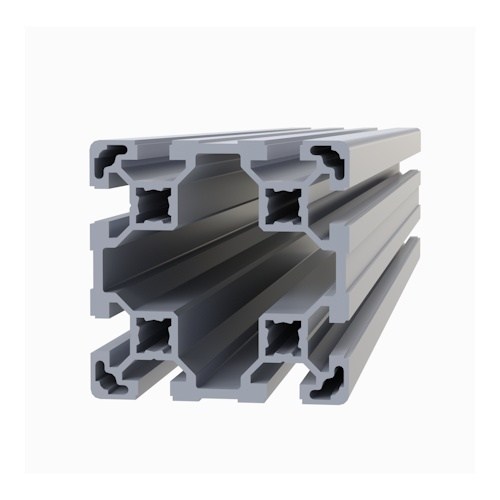

Конструкционный профиль 80х80 без покрытия, паз 10
Розничная цена за 1 погонный метр.
Продается кратно 3 метрам. Режем в нужный размер.
Продается кратно 3 метрам. Режем в нужный размер.
В наличии
Артикул: UM.1.R.8080-w
4310,00 руб
Цена: 4310 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.
Заказать и купить алюминиевый конструкционный профиль 80х80 с пазом 10 мм. без покрытия (сырой) у нас можно любым удобным способом: наличный и безналичный расчет, с доставкой транспортной компанией или забрать самостоятельно с нашего склада. Также мы предлагаем свои услуги по нарезке, установке профилей по вашим размерам, сверлению отверстий. При необходимости по вашим чертежам произведем частичную или полную сборку и монтаж конструкции из профиля.
- Материал профиля - алюминиевый сплав АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
- ГОСТ - 22233-2018 / 4784-97
- Максимальная длина профиля - 6100 мм
- Покрытие профиля - без покрытия (сырой)
- Площадь сечения профиля - 16,12 см2
Аналог Bosch Rexroth 3 842 993 133 / 3 842 529 347 (3842993133 / 3842529347)
Другие аналоги: AL-PS-8080, OB-8080S10-BP, Арт. 488X
Общие характеристики
| Производитель | ООО УМНЫЕ МАШИНЫ |
| Страна производства | Российская Федерация |
| Материал | АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6 |
| Покрытие | без покрытия |
Совместимость
| Серия | 80 |
| Паз, мм | 10 |
| Закрытые пазы | - |
Длина, условия и характеристики реза
| Максимальная длина, мм | 6100 |
| Продажа кратно, мм | 3000 |
| Неликвидный остаток, мм | 0 |
| Ширина реза, мм | 5 |
| Обрезь, мм | 100 |
Физические характеристики: масса, сечение
| Сечение, мм | 80х80 |
| Масса, кг/м | 4,35 |
| Площадь сечения, см2 | 16,12 |
| Момент инерции Ix, см4 | 118,4 |
| Момент инерции Iy, см4 | 118,4 |
| Момент сопротивления Wx, см3 | 29,6 |
| Момент сопротивления Wy, см3 | 29,6 |
Классификация и аналоги
| ОКПД2 | 24.42.22.130, 25.11.23.120 |
| Аналог Bosch Rexroth | 3 842 993 133 / пачка 3 842 529 347 (3842993133 / 3842529347) |
| Аналог Item | 0.0.265.80 (light, паз 8) / 0.0.026.27 (std, паз 8) |
| Аналог MayTec | 1.11.080080.83LP.60 (80x80 8E LP, паз 10) |
| Аналог Kanya | C01-4 (Base) / C03-4 (Light, паз 8) |
| Комментарий по совместимости | Внимание: у Item и Kanya паз 8 мм; Прямой аналог Bosch Rexroth и MayTec - паз 10 мм |
Чертежи и 3D-модели для проектирования
Несущая способность и упругость профиля
Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.
Предельные нагрузки и несущая способность (при L = 1000 мм)
Опертая балка, сила в центре
-- кг
Опертая балка, распред. сила
-- кг
Консоль, сила на конце
-- кг
Защемленная, по центру
-- кг
Защемленная, распред.
-- кг
Консоль, распределенная
-- кг
Выбор оси нагрузки
мм
кг
Результаты расчета балки
От силы
мм
Собств. вес
мм
Суммарный прогиб (f_max)
мм
Напряжение
МПа
Запас
x
График упругой линии балки и зоны разрушения
Инициализация 3D движка...
Совместимые соединения и крепления
Совместимые соединители
Смотрите также в других разделах
