Алюминиевый конструкционный профиль 22,5х180 9 Т-пазов
Алюминиевый конструкционный профиль 22,5х180 9 Т-пазов
Алюминиевый конструкционный профиль 22,5х180 9 Т-пазов

Конструкционный профиль 22,5х180 без покрытия, паз 8/10

Печать
Розничная цена за 1 погонный метр.
Продается кратно 500 мм. Режем в нужный размер.
В наличии
Артикул: UM.1.A.22180-w
5860,00 руб
Длина отрезка в мм

Цена: 5860 руб. за 1 погонный метр, с НДС 22%. Без учета стоимости реза.

Усиленный алюминиевый профиль 22,5x180 (без покрытия, 9 Т-пазов) представляет собой сверхпрочную платформу, разработанную для сборки тяжелых промышленных столов и массивных несущих станин. За счет увеличенной толщины сечения этот алюминиевый профиль для станков превосходно гасит вибрации и выдерживает высокие статические нагрузки, что делает его идеальным выбором как профиль для ЧПУ станка портального типа. Отсутствие анодирования (сырой металл) позволяет оптимизировать бюджет проекта и открывает возможности для индивидуальной порошковой покраски узлов.

Услуги металлообработки для вашего производства:

  • Высокоточная нарезка профиля по спецификациям заказчика;
  • Профессиональное сверление отверстий, фрезеровка и нарезка резьбы;
  • Качественный монтаж конструкции из профиля: от частичной сборки до готовых узлов по вашим чертежам.

Условия для производителей и оптовых клиентов:
Мы предоставляем прогрессивные скидки торгующим организациям и формируем индивидуальные условия снабжения для заводов, серийных производителей оборудования, конвейерных систем и роботизированных комплексов.

Оплата и логистика:
У нас можно купить станочный профиль за наличный и безналичный расчет. Вы можете забрать партию самовывозом с нашего склада или поручить нам организацию доставки надежной транспортной компанией в ваш регион.

Общие характеристики

Производитель ООО УМНЫЕ МАШИНЫ
Страна производства Российская Федерация
Материал АДЗ1 Т1 / AlMgSi 6060/ 6063 Т6
Покрытие без покрытия

Совместимость

Серия 20
Серия Профиль для стола
Паз, мм 8
Паз, мм 10
Закрытые пазы -

Длина, условия и характеристики реза

Максимальная длина, мм 6100
Продажа кратно, мм 500
Неликвидный остаток, мм 0
Ширина реза, мм 5
Обрезь, мм 100

Физические характеристики: масса, сечение

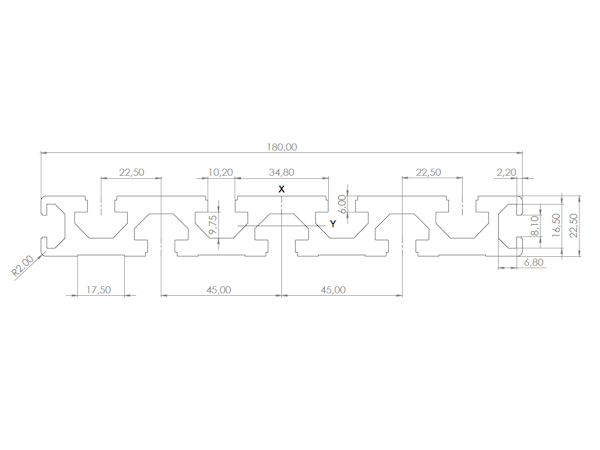

Сечение, мм 22,5х180
Масса, кг/м 5,91
Площадь сечения, см2 21,87
Момент инерции Ix, см4 12,07
Момент инерции Iy, см4 586,64
Момент сопротивления Wx, см3 10,73
Момент сопротивления Wy, см3 65,18

Классификация и аналоги

ОКПД2 24.42.22.130, 25.11.23.120
Аналог Bosch Rexroth 3 842 990 345 / пачка 3 842 509 179 (3842990345 / 3842509179)
Аналог Item 0.0.026.85 (Профиль 8 160х28)
Аналог MayTec 1.11.030150.84P.60 (30x150 8E P)
Аналог Kanya C08-2 / C08-3
Комментарий по совместимости Профиль столешницы с комбинированными пазами

Несущая способность и упругость профиля

Инженерный экспресс-анализ прочности балки по ГОСТ 22233-2001 и формулам сопротивления материалов.

Предельные нагрузки и несущая способность (при L = 1000 мм)

Выбор оси нагрузки

мм
кг

Результаты расчета балки

От силы
0.00 мм
Собств. вес
0.00 мм
Суммарный прогиб (f_max)
0.00 мм
Напряжение
0.0 МПа
Запас
0.0 x
Конструкция стабильна (зона упругой деформации)

График упругой линии балки и зоны разрушения

Артикул: UM.1.A.22180-w
Ix: 12.07 см⁴
Iy: 586.64 см⁴
Вес: 5.91 кг/м
