Сухари пазовые

Пазовые сухари - основной элемент крепления, который представляет собой вставку в Т-образный слот алюминиевого конструкционного профиля, для надежного крепление дополнительных элементов в любом месте вашей конструкции. Использование пазового сухаря позволяет передавать большие усилия без опасности выворачивания паза и повреждения профиля.

Подразделяются на несколько видов:

1. Пазовые сухари (обычные, еще есть название «с упором»);
2. Пазовые сухари с фиксацией в пазу (в т.ч. в вертикальном положении), где роль фиксатора выполняет подпружиненный стальной шарик;
3. Пазовые сухари с фиксацией в пазу (в т.ч. в вертикальном положении), где роль фиксатора выполняет т.н. «лапка» из плоской стали;

Пазовые сухари типа 1 заводятся в паз с торца профиля и обеспечивают максимальную прочность соединения за счет большей площади прилегания к поверхности профиля.

Пазовые сухари типа 2 и 3 создают соединение немного меньшей прочности, но как правило могут устанавливаться (заводиться в паз) как с торца профиля, так и непосредственно в паз в нужном месте (так называемый «вкатной» сухарь), плюс прижимаются в пазу и не падают в вертикальном положении, не съезжают от тряски.

Нагрузочная способность соединений конструкционных профилей

Указанные предельные нагрузки были определены опытным путем на тестовой модели (сухой). При создании конструкции следует учитывать коэффициенты запаса прочности и строительные нормы, предусмотренные законодательством и техническими правилами!

Предельная статическая нагрузка паза (начало пластической деформации)

В таблице ниже приведены данные по предельной нагрузке (вырывание), которую выдерживает паз профиля при использовании различных соединительных элементов с наибольшей доступной резьбой. Важно: при проектировании закладывайте нормативные коэффициенты запаса прочности!

Таблица нагрузочной способности паза алюминиевого профиля при использовании сухарей, Т-гаек и Т-болтов

Тип профиля (Сечение, мм)	Паз	Т-образный болт	Т-образная гайка	Центральный болт	Закладной сухарь	Пазовый сухарь

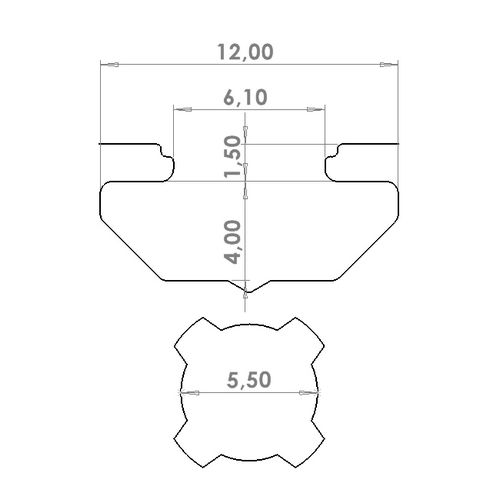

Серия 20 20x20, 20x40, 20x60, 10x40 и др.	6	1 700 Н	1 700 Н	2 000 Н	—	3 000 Н

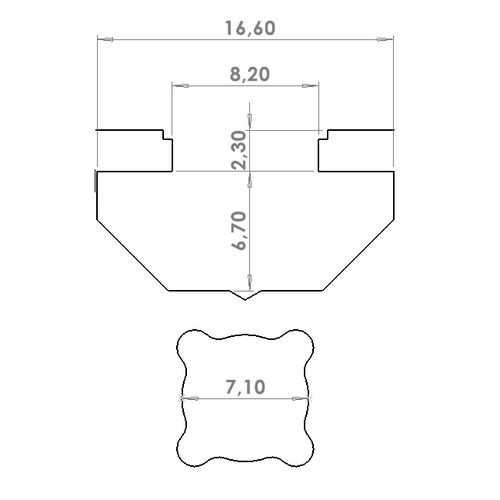

Серия 30 30x30, 30x45, 30x60, 30x90, 30x120 и др.	8	4 000 Н	4 000 Н	5 000 Н	2 200 Н	6 000 Н

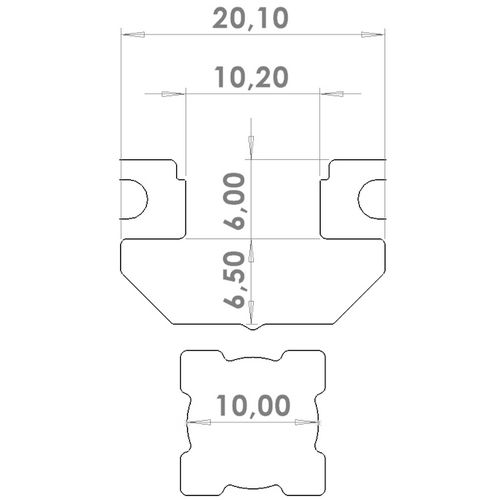

Серии 40/45/50 (Легкие) 40x40L, 45x45L, 45x90L, 50x50L, 80x80L и др.	10	6 000 – 7 000 Н	6 000 – 7 000 Н	9 000 – 10 000 Н	8 000 – 9 000 Н	11 000 – 12 000 Н
Серии 45/60/90 (Стандарт) 45x45, 45x90, 60x60, 90x90L, 90x180L и др.	10	12 000 Н	12 000 Н	15 000 Н	13 000 Н	17 000 Н
Усиленные профили 90x90, 90x180, 60x90, 45x270, 90x360 и др.	10	18 000 Н	18 000 Н	22 000 Н	18 000 Н	24 000 Н
