Быстрозажимной соединитель 90 градусов паз 6

Быстросъемный соединитель 90 градусов (паз 6) для алюминиевого профиля

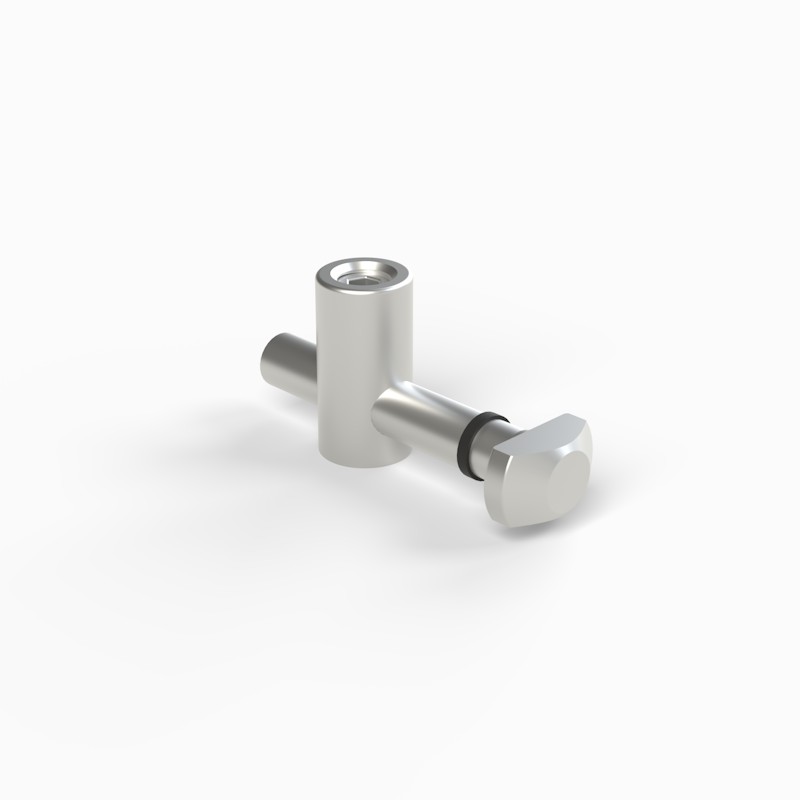

Быстросъемный соединитель 90° под паз 6 мм — это надежный и удобный крепежный элемент для профессиональной сборки конструкций из станочного алюминиевого профиля. Данная деталь применяется для создания жестких узлов, обеспечивая надежную фиксацию двух профилей при перекрестном соединении (внахлест) под прямым углом.

Особенности модификации «90 градусов» (развернутая головка)

Маркировка «90 градусов» указывает на измененную пространственную ориентацию фиксирующего элемента. В отличие от стандартной версии, здесь головка Т-образного болта развернута и располагается перпендикулярно цилиндрическому корпусу (бочонку). При монтаже головка болта встает параллельно пазу присоединяемого профиля.

Это техническое решение необходимо, когда требуется соединить пересекающиеся профили (крестообразное соединение) или собрать нестандартный узел, где взаимное расположение пазов не позволяет использовать классический торцевой соединитель 0°.

Главные преимущества применения:

• Прочные перекрестные узлы: Идеальное решение для надежной фиксации профилей внахлест под углом 90°.
• Отличная эргономика: Конструкция бочонка обеспечивает свободную доступность для шестигранного ключа или электроинструмента прямо в процессе сборки каркаса.
• Экономия времени: Быстросъемный механизм позволяет оперативно собирать, разбирать и модифицировать перекрестия конструкций без полного разбора соседних узлов.

Технологические требования: обработка профиля

Для правильного монтажа соединителя 90° требуется предварительная механическая подготовка одного из профилей (сверление посадочного места под бочонок):

• Диаметр монтажного отверстия: 8 мм
• Расположение (центр отверстия): строго на расстоянии 10 мм от края

Точная обработка посадочного места гарантирует отсутствие люфтов и высокую несущую способность готового крестообразного соединения.
