Быстрозажимной соединитель двойной паз 6

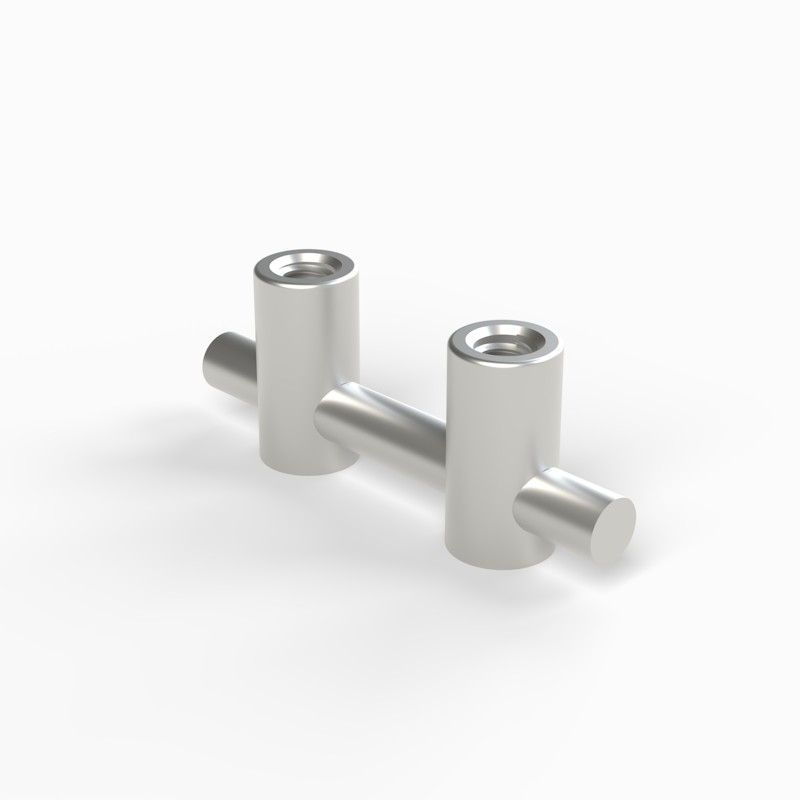

Двойной (прямой) соединитель UM.4.CN.1.5772 — это специализированный скрытый крепеж, предназначенный для жесткого осевого удлинения (сращивания) двух станочных алюминиевых профилей в единую линию. Благодаря направляющему стержню и двум точкам фиксации, узел обеспечивает точную центровку деталей и высокую сопротивляемость нагрузкам на излом.

Технические особенности и принцип работы

В отличие от угловых соединителей, данная деталь устанавливается непосредственно в центральный канал (отверстие) профиля.

• Направляющий стержень (Ø4,8 мм): Плотно входит в центральное отверстие профиля (стандарт для серий с пазом 6 мм), центрируя стык и исключая смещение осей.
• Двойной бочонок (Ø7,9 мм): Устанавливается в заранее подготовленные отверстия (8 мм). Межосевое расстояние между бочонками составляет ровно 20 мм, что обеспечивает симметричный и надежный захват обеих деталей.
• Скрытая фиксация (М5): Внутренняя резьба М5 предназначена для установочных винтов, которые распирают крепеж внутри профиля, намертво стягивая торцы без зазоров. Крепеж не выступает за габариты паза.

Технологические требования: обработка профиля

Для скрытого монтажа двойного соединителя требуется симметричная фрезерная или сверлильная подготовка обоих сращиваемых профилей:

• Диаметр монтажных отверстий: 8 мм (под бочонки 7,9 мм)
• Расположение: строго на расстоянии 10 мм от торца на каждом профиле (в сумме дает межосевое расстояние 20 мм).
