Быстрозажимной соединитель центральный паз 6

Быстросъемный соединитель центральный (паз 6) для алюминиевого профиля

Быстросъемный соединитель центральный под паз 6 мм — это усиленный и максимально универсальный крепежный элемент для станочного алюминиевого профиля. Благодаря особой конструкции он обеспечивает экстремальную прочность узлов и позволяет реализовывать как классические прямые, так и нестандартные угловые сборки.

Особенности конструкции: круглая головка и максимальный зацеп

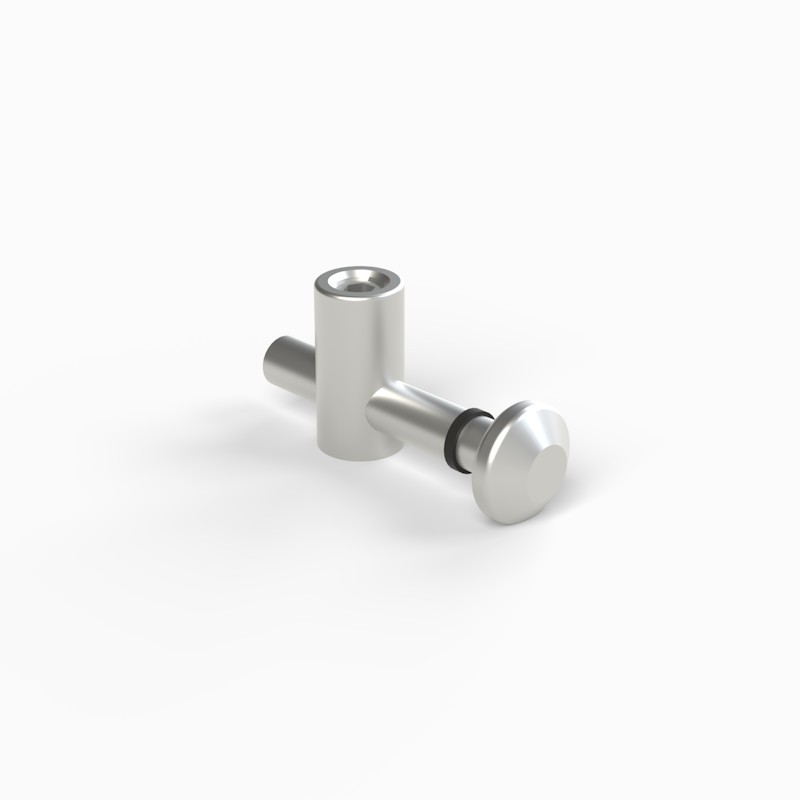

Главная отличительная черта центрального соединителя — массивная круглая (цилиндрическая) головка болта. В отличие от стандартных Т-образных коннекторов, круглая форма обеспечивает максимальную площадь контакта с внутренними полками паза присоединяемого профиля. Увеличенное пятно контакта равномерно распределяет нагрузку, защищая алюминий от смятия и деформации при высоких нагрузках и сильных вибрациях.

Важный монтажный нюанс: из-за увеличенного диаметра круглой головки ее невозможно вставить в паз снаружи. Болт соединителя всегда заводится с торца профиля.

Два варианта применения: от 90° до любого угла

Конструкция центрального соединителя делает его по-настоящему универсальным. Он решает сразу две инженерные задачи:

• Торцевое соединение под 90° (Торцом к пазу). При классической сборке каркасов профили фиксируются строго под прямым углом. Геометрия узла остается стандартной (90 градусов), но за счет круглой головки вы получаете капитальное, сверхнадежное соединение, устойчивое к разрыву и скручиванию.
• Перекрестное соединение (Внахлест) под любым углом. При соединении профилей крест-накрест раскрывается главная особенность крепежа. Поскольку цилиндрический бочонок может свободно вращаться в посадочном отверстии, вы можете развернуть скрепляемые профили в плоскости под абсолютно любым произвольным углом. Это идеальное решение для создания диагоналей, раскосов, треугольных ферм и нестандартных пересечений.

Технологические требования к профилю

Для скрытой и правильной установки бочонка требуется предварительное сверление посадочного места в профиле:

• Диаметр монтажного отверстия: 8 мм
• Расположение (центр отверстия): строго на расстоянии 10 мм от края/торца
